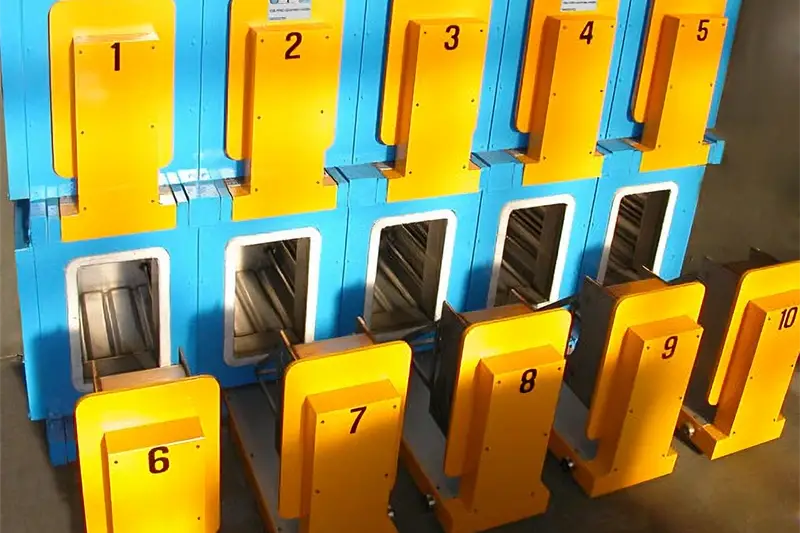

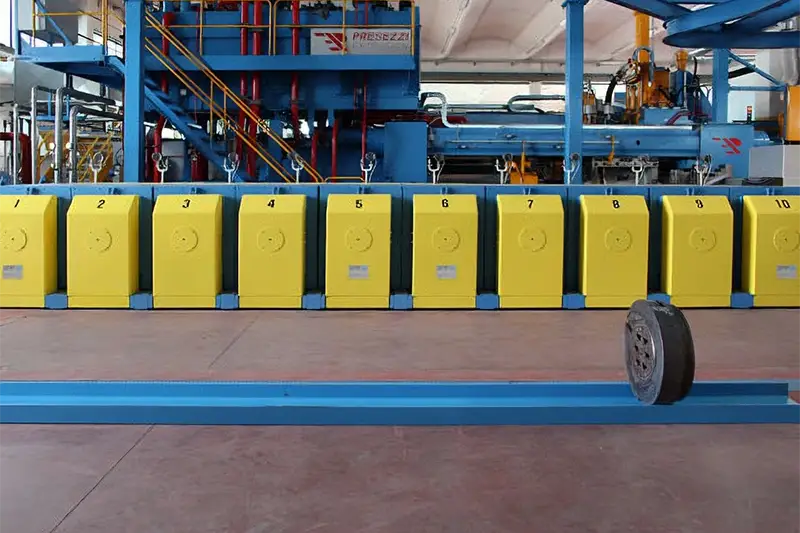

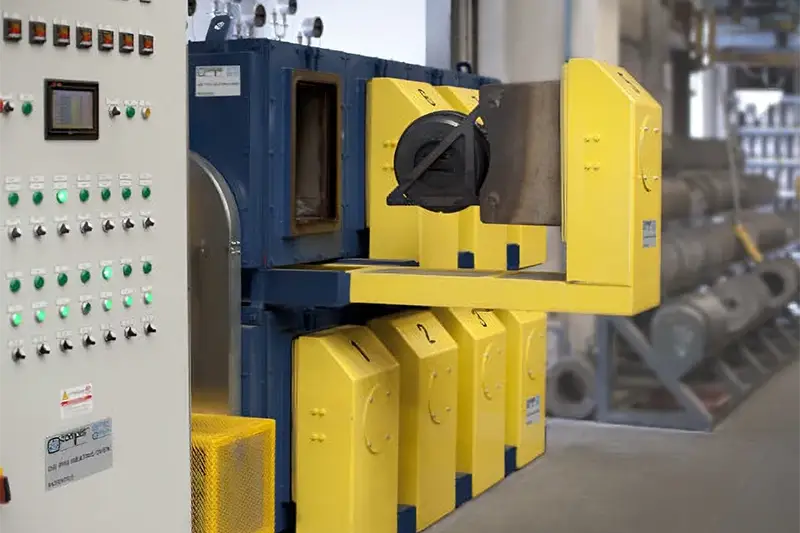

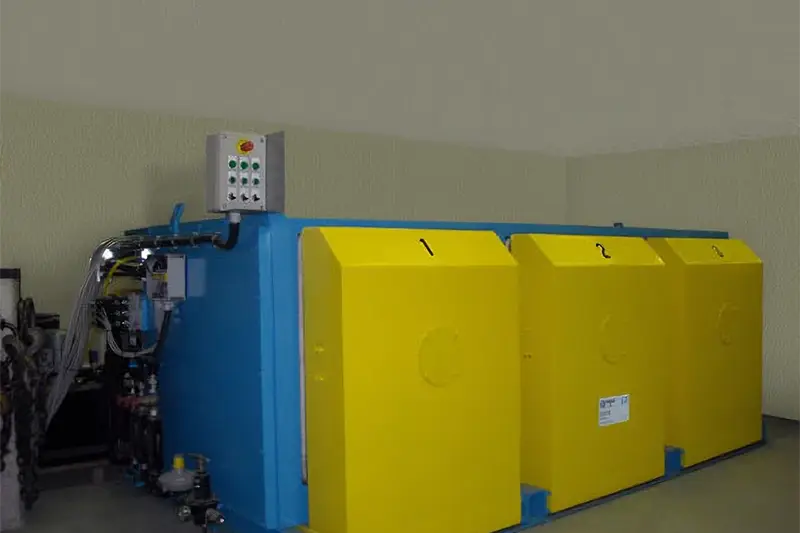

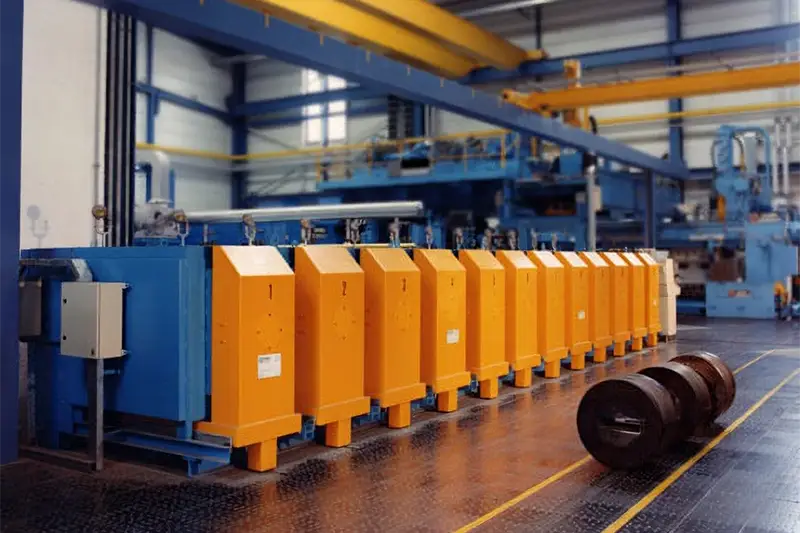

FORNI PRERISCALDO MATRICI®
Costituito a cassetti individuali gioca il ruolo primario per salvaguardare durata delle matrici e qualità dei profili.
Il primo forno con camera sottovuoto per preriscaldo matrici è stato brevettato da Compes anni fa, da allora vengono costantemente apportate importanti migliorie per mantenere la sua qualità punto di riferimento.
Il FORNO PRERISCALDO MATRICI COMPES ® a cassetti indipendenti è un sistema tecnologicamente avanzato, entrato a pieno titolo nel parco macchine di numerose aziende.
Con la DRM non si corrono rischi, poichè la notevole potenza esercitata dal cilindro, in modo continuo ed uniforme, si scarica in modo assiale sul pezzo da rimuovere che è alloggiato su un’apposita guida che pone la matrice esattamente in asse con il centro di spinta.
Vantaggi fondamentali
01
Sicurezza
La sicurezza dell’operatore è garantita dall’obbligatorio utilizzo a norma della pulsantiera, dalle protezioni, che nella parte di carico dei pezzi impediscono completamente ogni tipo d’interferenza con l’area di lavoro, e dalla protezione nella parte di scarico per evitare la caduta della matrice. Tutte le protezioni antinfortunistiche sono munite di microinterruttori di sicurezza.
02
Costruzione ed utilizzo
La struttura è costruita con spesse piastre d’acciaio atte a contrastare la potenza della macchina. In configurazione standard la DRM è realizzata in tre versioni: la piccola (DRM 70) per diametri di portamatrice fino a 420 mm, la media (DRM 100) fino a 530 mm e la grande (DRM 140) fino a 650 mm. Può essere costruita con struttura e potenza adeguata anche per diametri molto elevati.
La macchina può essere utilizzata per portamatrice provvisto d’allargatore incorporato o meno. Su richiesta si può studiare e realizzare una versione speciale che consente più utilizzi sulla stessa macchina.
Specifiche tecniche
| DRM 70 | DRM 100 | DRM 140 | |
|---|---|---|---|
| Potenza di sbloccaggio | 70 ton | 100 ton | 140 ton |
| 000 | 000 | 000 | 000 |
| Capacità della centralina idraulica | 80 l | 120 l | 120 l |
| Pompa | Bassa e alta pressione | Bassa e alta pressione | Bassa e alta pressione |
| Potenza installata | 4 Kw | 5 Kw | 6 Kw |
| Pressione massima | 200 bar | 200 bar | 200 bar |
| Cilindro d’espulsione | Ø 200 mm | Ø 250 mm | Ø 300 mm |
| Stelo | 000 | 000 | 000 |
| Stelo | Ø 120 mm | Ø 150 mm | Ø 150 mm |
| Corsa cilindro | 300 mm | 350 mm | 400 mm |
| Ø esterno massimo portamatrice | 420 mm | 530 mm | 650 mm |
| Altezza massima portamatrice | In funzione delle richieste del cliente | In funzione delle richieste del cliente | In funzione delle richieste del cliente |
| Peso macchina | 1250 Kg | 2100 Kg | 2400 Kg |
| Ingombro massimo | 2000 mm x 820 mm x h 1150 mm | 2430 mm x 900 mm x h 1340 mm | 2700 mm x 900 mm x h 1400 mm |
Funzionamento
Le seguenti operazioni sono valide per tutti i tipi di matrici.
01
Collocare la matrice con fondello da eliminare nell’apposita parallela a “V”.
02
Assicurarsi che tutte le protezioni siano posizionate correttamente, quindi avviare la macchina.
03
Chiudere la morsa oleodinamica per bloccare la matrice.
04
Tensionare la lama facendo ruotare l’apposito volantino.
05
Collocare l’asta guidalama a 1 o 2 mm dal fondello per ottimizzare al massimo l’operazione di taglio.
06
Mettere in funzione la centralina che regola tutte le parti idrauliche.
07
Il motore agisce su volani e lama fino a raggiungere la velocità impostata.
08
Regolare la velocità di taglio tramite il pannello elettronico GVX 1000.
09
Impostare la lunghezza di taglio tramite la manopola a bordo tavola e l’asta millimetrica.
10
Regolare la velocità di avanzamento tavola tramite l’apposito potenziometro.
11
Terminato il taglio del fondello, un sensore installato sulla tavola ne arresta la corsa.
La macchina viene fornita secondo le normative CE od alternative e con regolare Dichiarazione di Conformità.
DRM DIE REMOVING MACHINE®: un marchio CO.M.P.ES. S.p.A.
Compes si riserva il diritto di apportare senza preavviso qualsiasi modifica tecnica ritenuta necessaria od in funzione di specifiche richieste.
