DAM® DIE ASSEMBLY MACHINE 20 T. COMPACT
Destinata al montaggio della matrice nel porta matrice in automatico. Permette di semplificare e velocizzare il montaggio della matrice nel porta matrice, senza sforzi da parte dell’operatore ed in completa sicurezza.
La macchina permette di eliminare il residuo d’alluminio, chiamato anche “fondello”, ogniqualvolta viene utilizzato un portamatrice con allargatore incorporato. Nel processo tradizionale l’intero pacco, porta matrice e matrice o semplicemente matrice e fondello, è immerso nel bagno di soda, procedimento molto dispendioso, particolarmente nocivo alla salute e che comporta anche l’onere dello smaltimento rifiuti. La macchina invece consente di tagliare il “fondello” in modo semplice e comodo e di non sprecare kg di alluminio riciclabile. Il concreto risparmio economico e l’ammortamento in pochi mesi merita la dovuta attenzione di qualsiasi estrusore.
La macchina è dotata di una tavola mobile ad avanzamento idraulico che permette di eseguire tagli rettilinei sul “fondello”.
La tavola è montata su guide cilindriche rettificate, con bussole a ricircolazione di sfere, che eliminano l’attrito di scorrimento anche sotto elevato carico.
L’ ARM ALUMINIUM RECOVERY MACHINE ® è provvista di scala graduata, per visualizzare la quota di taglio prescelta e programmare l’arresto a fine taglio.
Caratteristiche
CICLO AUTOMATICO
L’operatore apre il cancello, carica il porta matrice e la matrice da accoppiare rispettivamente nelle apposite postazioni. Chiude il cancello ed avvia il ciclo automatico, tramite sensori la macchina rileva le dimensioni del diametro interno del porta matrice e quello esterno della matrice. In caso di misure non coerenti automaticamente segnala l’errore. Se la verifica è positiva il ciclo prosegue automaticamente traslando la matrice all’interno del porta matrice. Ad operazione ultimata un avviso sul display indica che il ciclo si è concluso correttamente. L’operatore può quindi aprire il cancello ed estrarre l’attrezzatura accoppiata pronta per essere inviata al forno di preriscaldo.

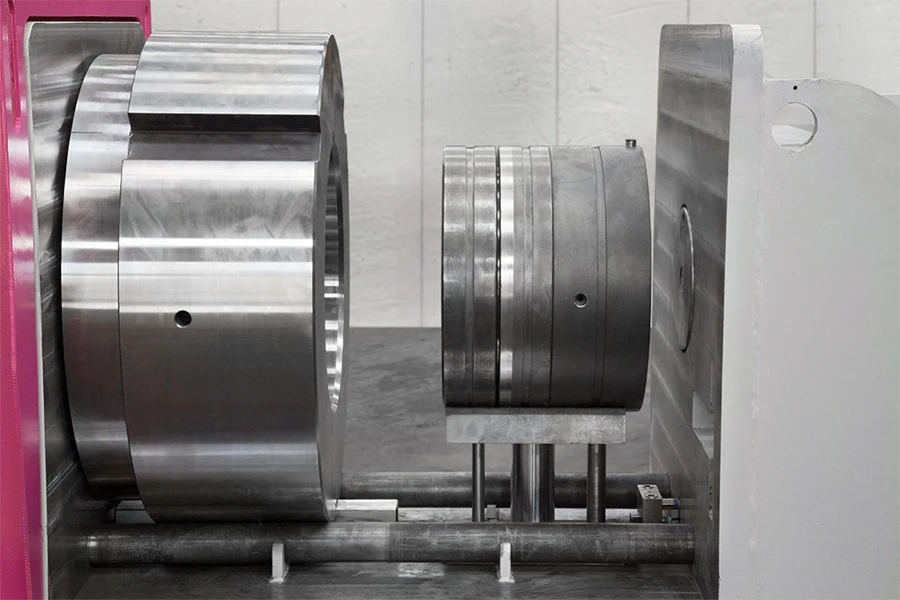

La DAM macchina è composta da un’intelaiatura in carpenteria metallica saldata e lavorata . Progettata per sostenere correttamente il porta matrice e una culla di traslazione per la movimentazione della matrice che deve essere inserita all’interno del porta matrice. La macchina viene fornita completa di carter e ripari di sicurezza, il quadro elettrico è montato a bordo macchina completo di PLC per la gestione del ciclo automatico e della relativa sensoristica. Sempre a bordo macchina trova alloggiamento la centralina oleodinamica con il relativo impianto per la movimentazione dei due cilindri per la traslazione orizzontale della matrice ed il cilindro oleodinamico per la traslazione in verticale della culla di alloggiamento della matrice.
La macchina viene fornita secondo le normative CE od alternative e con regolare Dichiarazione di Conformità.
DAM DIE ASSEMBLY MACHINE®: un marchio CO.M.P.ES. S.p.A.
Compes si riserva il diritto di apportare senza preavviso qualsiasi modifica tecnica ritenuta necessaria od in funzione di specifiche richieste.
