DCS® DIE CORRECTOR STATION 400/650/1200
La DCS DIE CORRECTOR STATION ® è stata progettata e prodotta da Compes per andare incontro alle esigenze dei correttori di matrici per estrusione dell’alluminio: trattenere, lavorare e correggere matrici eliminando i problemi di sicurezza legati al peso ed al diametro, rendendo agevole il movimento nelle varie fasi di correzione.
Con DCS DIE CORRECTOR STATION il correttore riesce a manipolare a 360° ed in totale sicurezza mandrino o matrice senza mai togliere il pezzo dalla morsa.

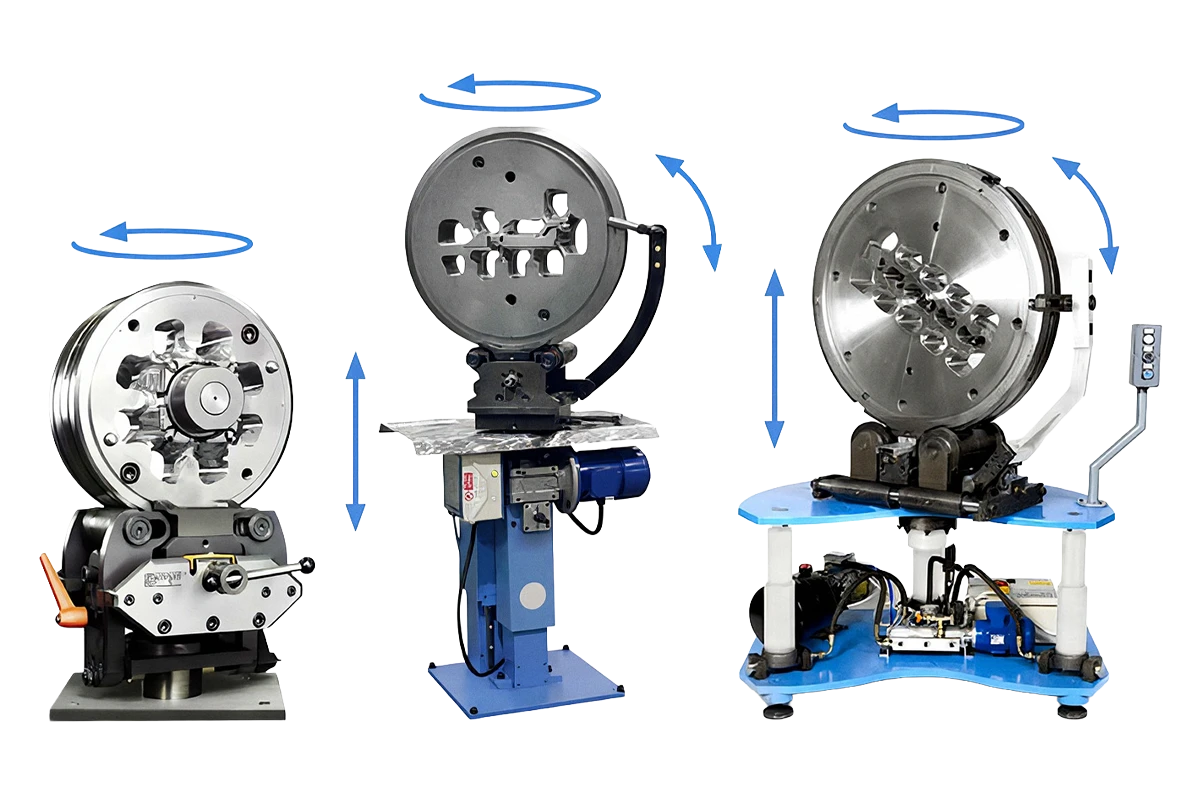

La postazione di lavoro è realizzata in quattro tipologie differenti che presentano la stessa versatilità e comodità di utilizzo:
- La più piccola per matrici fino a 400 mm di diametro.
- L’intermedia per i diametri da 300 mm a 650 mm.
- La più grande per quelle di diametro da 400 mm a 1200 mm.
- La versione speciale per matrici squadrate.
La DCS 1200 consente di trattenere, lavorare e correggere matrici in modo più consono e tecnologico rispetto ad attrezzature autocostruite prive di ogni sistema di sicurezza o alla morsa tradizionale che deve essere utilizzata congiuntamente ad un paranco per evitare la caduta dei pezzi.
Il sistema automatizzato consente di muovere con comodità e sicurezza le matrici e di intervenire su di esse per tutte le lavorazioni e correzioni che si rendano necessarie prima o dopo un’estrusione.
Con DCS si riescono a svolgere con comodità le seguenti azioni:
- Smerigliatura, molatura e lucidatura per perfezionare gli inviti e gli scarichi.
- Limatura zone del cuore o della matrice.
- Controllo altezza e planarità delle zone di lavoro.

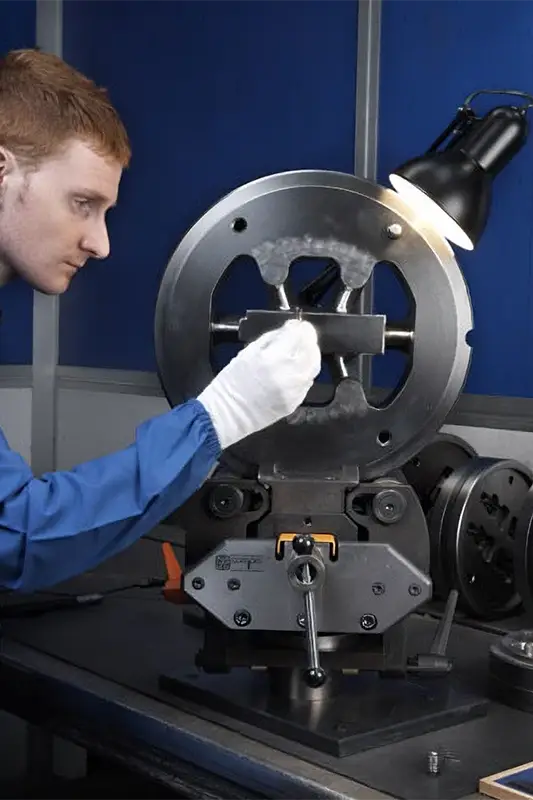

DCS® DIE CORRECTOR STATION 400
Consente di muovere con comodità e sicurezza le matrici e di intervenire su di esse per lavorazioni e correzioni necessarie prima o dopo un’estrusione.

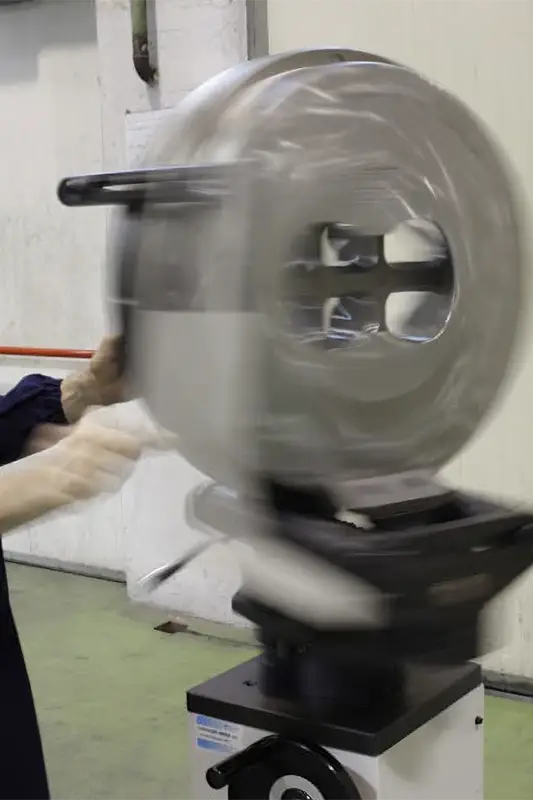

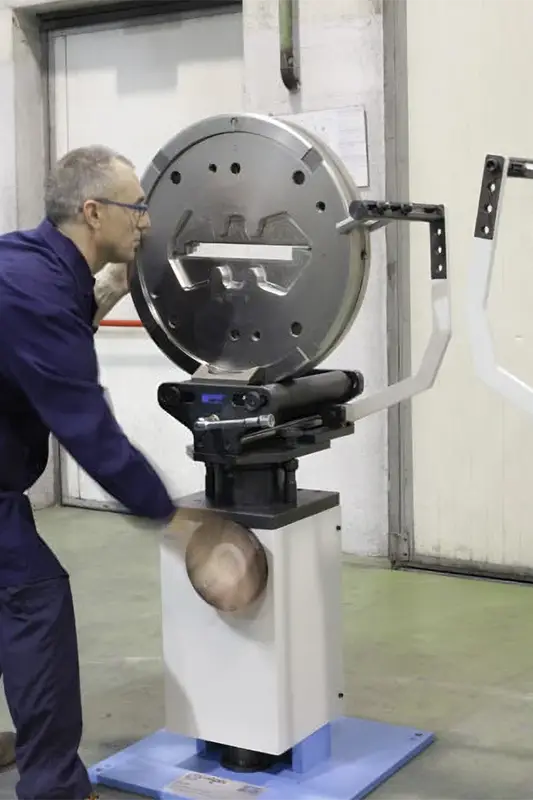

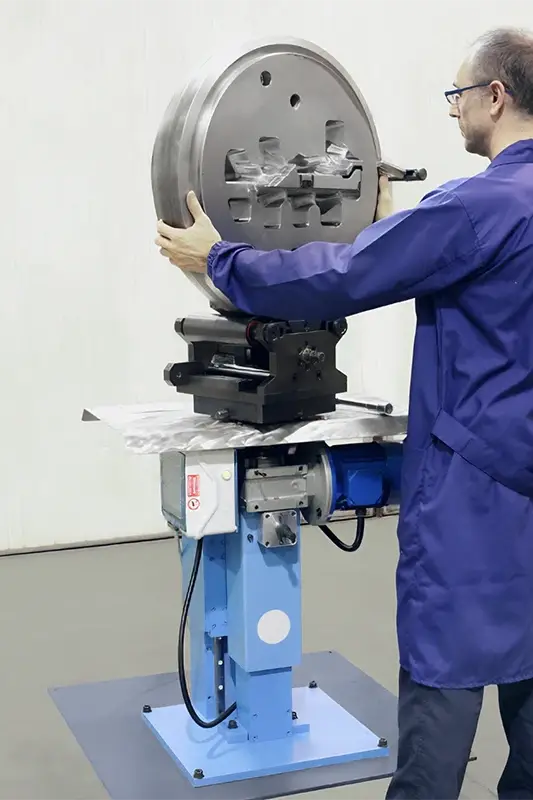

DCS® DIE CORRECTOR STATION 650
Consente di muovere con comodità e sicurezza le matrici da diametro 300 a diametro 650 e di intervenire su di esse per lavorazioni e correzioni necessarie prima o dopo un’estrusione.

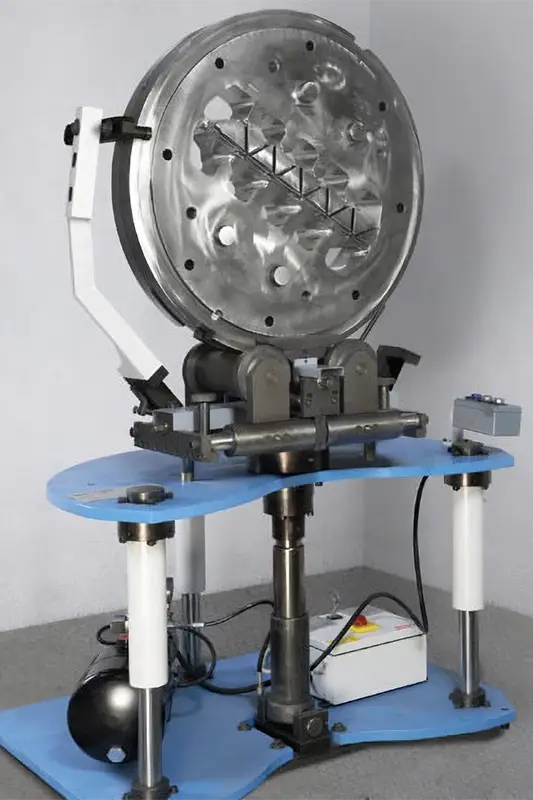

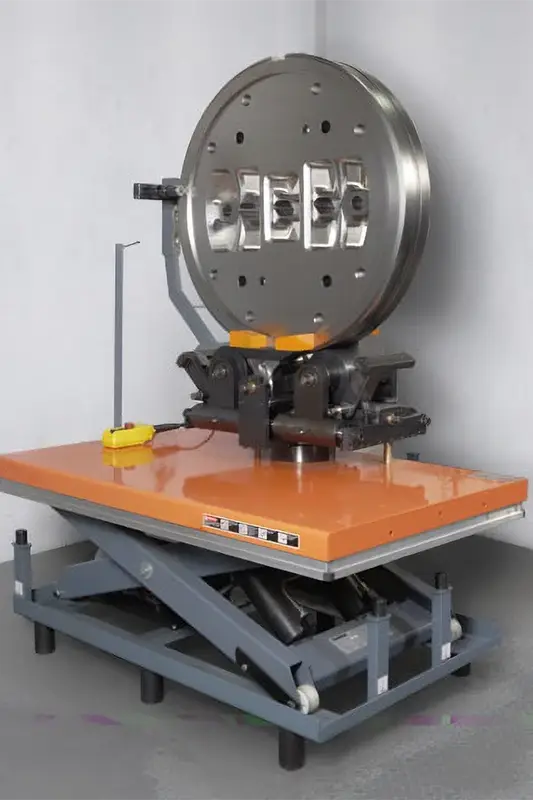

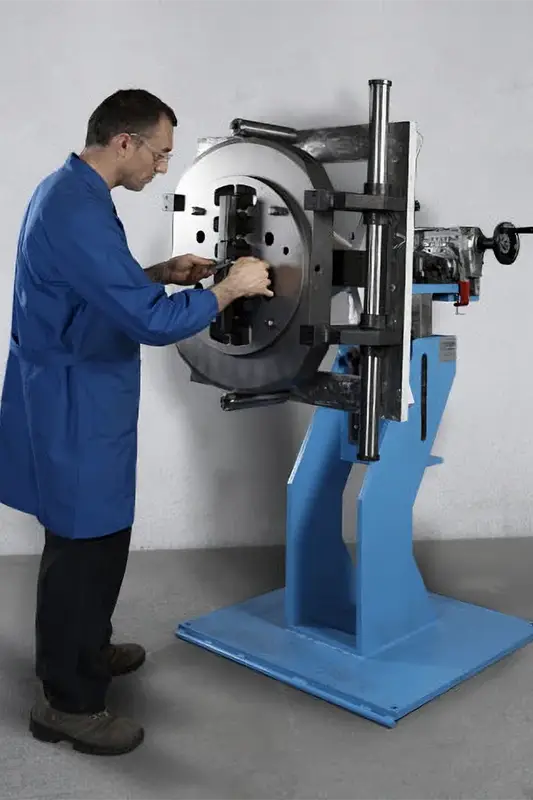

DCS® DIE CORRECTOR STATION 1200
Consente di muovere con comodità e sicurezza le matrici da diametro 400 a diametro 1200 e di intervenire su di esse per lavorazioni e correzioni necessarie prima o dopo un’estrusione.
Vantaggi fondamentali
Con l’inserimento in azienda della DCS DIE CORRECTOR STATION ® si eliminano rischi d’infortuni, disagi e relativi costi, unendo alla sicurezza, l’estrema facilità d’utilizzo.
01
Sicurezza
La sicurezza per matrici di grosso diametro posizionate sulla DCS 1200, è garantita dalle ganasce della morsa e dal braccio antiribaltamento.
La matrice od il mandrino, dopo essere stati posizionati, non vengono più sollevati fino a quando il lavoro da eseguire non è stato terminato.
02
Ergonomia
Lo sforzo fisico dell’operatore viene notevolmente ridotto grazie ai movimenti demandati alla macchina che permette di eseguire senza fatica spostamenti verticali del pezzo e a 360° sia in senso rotatorio che sull’asse verticale.
Per poter svolgere il proprio lavoro nelle migliori condizioni ergonomiche, è possibile variare la posizione del piano di lavoro in funzione dell’altezza dell’operatore. La regolazione è effettuata , per la DCS 650 tramite il comando posto centralmente sulla colonna portante mentre per la DCS 1200 i comandi della pulsantiera sono posizionati lateralmente e ad altezza ottimale.
La DCS 650 è fornita di due differenti ganasce da utilizzare: una per le matrici di diametro da 300 a 400 mm e l’altra per quelle da 400 a 650 mm. Anche la DCS 400 necessita di una seconda tipologia di ganasce per meglio supportare matrici di diametro superiore a 350 mm nelle operazioni svolte con morsa inclinata di +/- 15°.
La DCS 1200 si adatta agevolmente ai diversi diametri di matrici senza apportare modifiche all’apparecchiatura stessa.
03
Prestazioni
Resistenza alle sollecitazioni di peso causate soprattutto dalle matrici di diametro elevato.
Garanzia d’affidabilità e funzionamento.
Funzionamento
Le seguenti operazioni sono valide per tutti i tipi di matrici.
01
Allentare la morsa.
02
Caricare la matrice sui rulli.
03
Posizionare il braccio in modo da garantire l’equilibrio della matrice (DCS 650 – DCS 1200).
04
Accertarsi che la matrice giri correttamente (DCS 650 – DCS 1200).
05
Bloccare la matrice.
06
Premere il pulsante salita/discesa in base alla statura dell’operatore.
07
Eseguire tutte le lavorazioni di correzione necessarie.
08
Scaricare la matrice dopo aver allentato morsa e braccio.
Possibilità di fornitura
A richiesta è possibile: studiare ganasce particolari in funzione della geometria delle matrici del cliente, modificare sia l’apertura massima delle ganasce che la regolazione massima in altezza.
DCS 400 da banco snodabile in tutte le direzioni, ma priva del sistema per variare l’altezza; rimangono invece le altre caratteristiche di movimento delle altre DCS con l’aggiunta della possibilità di inclinare l’intera morsa di +/-15°.
DCS 650 utilizza un motoriduttore con chiocciola e vite per il movimento verticale ed è caratterizzata da una struttura a colonna portante.
DCS 1200 con cilindro telescopico idraulico centrale e 3 colonne guida con bussola a ricircolo di sfere ed un braccio antiribaltamento.

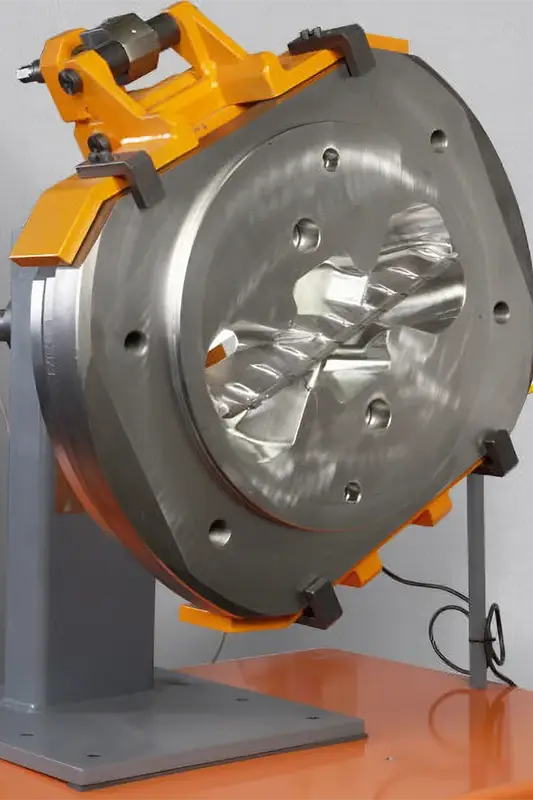

VERSIONE SPECIALE per matrici rettangolari o su specifiche del cliente La DCS è costituita da una struttura in acciaio, una morsa e rulli per l’appoggio del pezzo.
Specifiche tecniche
| DCS 400 | DCS 650 | DCS 1200 | |
|---|---|---|---|
| Campo d’utilizzo matrici: Ø minimo e massimo | fino a 400 mm | 300-650 mm | 400-1200 mm |
| Potenza assorbita | – | 1 Kw | 2 Kw |
| Apparecchiatura elettrica | – | – | 24 Volt |
| Cilindro idraulico gestito da minicentralina idraulica | no | no | Ø 50 mm 2 HP |
| Motoriduttore con chiocciola e vite | no | si | no |
| Apertura massima delle ganasce | 135 mm | 220 mm | 220 mm |
| Cambio delle ganasce in funzione dei diametri matrice | si | si | no |
| Regolazione massima in altezza | – | 250 mm | 450 mm |
| Peso macchina | 70 Kg | 280 Kg | 600 Kg |
| Portata max (+/- 15° max 70 Kg) | 150 Kg | 600 Kg | 1200 Kg |
| Ingombro massimo | 300 mm x 350 mm x h 300 mm | 800 mm x 800 mm x h 1220 mm | 1200 mm x 800 mm x h 1670 mm |
La macchina viene fornita secondo le normative CE od alternative e con regolare Dichiarazione di Conformità.
DCS DIE CORRECTOR STATION®: un marchio CO.M.P.ES. S.p.A.
Compes si riserva il diritto di apportare senza preavviso qualsiasi modifica tecnica ritenuta necessaria od in funzione di specifiche richieste.
